ทำอย่างไร ส่วนประกอบแกนไฟฟ้า ส่งผลต่อประสิทธิภาพโดยรวมของหม้อแปลงและตัวเหนี่ยวนำหรือไม่?

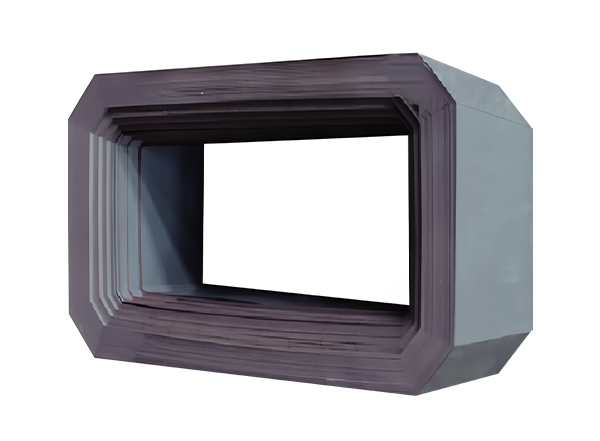

ส่วนประกอบแกนไฟฟ้า มีบทบาทสำคัญในการกำหนดประสิทธิภาพโดยรวมของหม้อแปลงและตัวเหนี่ยวนำ สิ่งเหล่านี้มีอิทธิพลต่อประสิทธิภาพการทำงานดังนี้:

การจัดการฟลักซ์แม่เหล็ก
ความสามารถในการซึมผ่านสูง: วัสดุแกนไฟฟ้า เช่น เหล็กซิลิกอน ได้รับการออกแบบให้มีความสามารถในการซึมผ่านของแม่เหล็กสูง ช่วยให้ปล่อยฟลักซ์แม่เหล็กได้อย่างมีประสิทธิภาพ แกนที่มีการซึมผ่านสูงจะช่วยลดความไม่เต็มใจของวงจรแม่เหล็ก ทำให้สามารถเชื่อมต่อระหว่างขดลวดปฐมภูมิและขดลวดทุติยภูมิได้ดีขึ้น

เส้นทางสำหรับฟลักซ์แม่เหล็ก: แกนเป็นเส้นทางที่มีการฝืนต่ำสำหรับฟลักซ์แม่เหล็ก ทำให้มั่นใจได้ว่าเส้นสนามแม่เหล็กส่วนใหญ่ที่เกิดจากขดลวดจะผ่านแกนกลางแทนที่จะรั่วไหลออกสู่อากาศโดยรอบ ซึ่งจะช่วยเพิ่มประสิทธิภาพในการถ่ายเทพลังงานระหว่างคอยล์

การลดการสูญเสียกระแสวน
โครงสร้างเคลือบ: แกนมักถูกสร้างขึ้นจากการเคลือบฉนวนบางๆ แทนที่จะเป็นชิ้นแข็ง การออกแบบแบบเคลือบนี้ช่วยลดกระแสเอ็ดดี้ ซึ่งเป็นวงจรของกระแสไฟฟ้าที่เกิดขึ้นภายในวัสดุแกนกลางโดยการเปลี่ยนสนามแม่เหล็ก ด้วยการจำกัดการไหลของกระแสเหล่านี้ การสูญเสียพลังงานจึงลดลง ช่วยเพิ่มประสิทธิภาพโดยรวม

การเลือกใช้วัสดุ: การเลือกใช้วัสดุที่มีความต้านทานไฟฟ้าสูง (เช่น เหล็กซิลิกอน) ช่วยลดการสูญเสียจากกระแสไหลวนเมื่อเปรียบเทียบกับเหล็กทั่วไป

การลดการสูญเสียฮิสเทรีซิส
คุณสมบัติทางแม่เหล็ก: การสูญเสียฮิสเทรีซิสเกิดขึ้นเนื่องจากการล้าหลังของฟลักซ์แม่เหล็กในวัสดุแกนกลางเมื่อสนามแม่เหล็กเปลี่ยนแปลง พลังงานนี้กระจายไปเป็นความร้อน การใช้เหล็กกล้าไฟฟ้าคุณภาพสูงพร้อมคุณสมบัติแม่เหล็กที่ปรับให้เหมาะสมจะช่วยลดการสูญเสียฮิสเทรีซีส ซึ่งจะช่วยเพิ่มประสิทธิภาพ

การรักษาวัสดุหลัก: เหล็กกล้าซิลิกอนที่เน้นเกรน ซึ่งได้รับการแปรรูปเพื่อจัดแนวเกรนในทิศทางเฉพาะ สามารถลดการสูญเสียฮิสเทรีซีสได้อย่างมาก โดยเฉพาะอย่างยิ่งในการใช้งานเช่นหม้อแปลงไฟฟ้าที่มีสนามแม่เหล็กเป็นส่วนใหญ่ในทิศทางเดียว

เสถียรภาพทางความร้อน
การกระจายความร้อน: วัสดุแกนที่มีประสิทธิภาพช่วยจัดการความร้อนที่เกิดขึ้นระหว่างการทำงาน ความร้อนที่มากเกินไปอาจนำไปสู่การสูญเสียที่เพิ่มขึ้นและประสิทธิภาพลดลง แกนที่ออกแบบมาเพื่อทำงานที่อุณหภูมิต่ำกว่าสามารถรักษาประสิทธิภาพไว้ได้ในระยะเวลานานขึ้น

การนำความร้อน: การเลือกใช้วัสดุแกนมีอิทธิพลต่อการนำความร้อน ซึ่งเป็นสิ่งสำคัญสำหรับการรักษาประสิทธิภาพการดำเนินงานและป้องกันความร้อนสูงเกินไป

การตอบสนองความถี่
ความถี่ในการทำงาน: วัสดุหลักส่งผลต่อประสิทธิภาพของหม้อแปลงหรือตัวเหนี่ยวนำที่ความถี่ต่างกัน การใช้งานความถี่สูงอาจต้องใช้วัสดุที่ออกแบบมาเป็นพิเศษเพื่อลดการสูญเสียที่ความถี่เหล่านั้น (เช่น เหล็กอสัณฐานหรือเฟอร์ไรต์)

ความอิ่มตัวของแกนกลาง: แกนกลางจะต้องได้รับการออกแบบให้ทำงานอย่างมีประสิทธิภาพภายในขีดจำกัดความอิ่มตัวของมัน หากแกนกลางอิ่มตัว อาจนำไปสู่การสูญเสียที่เพิ่มขึ้นและประสิทธิภาพลดลง

ข้อควรพิจารณาในการออกแบบ
เรขาคณิตแกนกลาง: รูปร่างและโครงสร้างของแกนกลาง (เช่น E-I, U-I, toroidal) สามารถส่งผลต่อประสิทธิภาพได้ รูปทรงที่แตกต่างกันสามารถเพิ่มประสิทธิภาพการคัปปลิ้งแม่เหล็กและลดการสูญเสียได้

ฉนวน: ฉนวนที่เหมาะสมระหว่างการเคลือบจะช่วยป้องกันเส้นทางการลัดวงจรสำหรับกระแสไหลวน และช่วยเพิ่มประสิทธิภาพโดยรวม

ส่วนประกอบแกนไฟฟ้า มีความสำคัญต่อประสิทธิภาพของหม้อแปลงและตัวเหนี่ยวนำ สิ่งเหล่านี้มีอิทธิพลต่อการจัดการฟลักซ์แม่เหล็ก ลดการสูญเสียพลังงานเนื่องจากกระแสเอ็ดดี้และฮิสเทรีซิส และช่วยรักษาเสถียรภาพทางความร้อน การเลือกใช้วัสดุหลักและการออกแบบที่เหมาะสมสามารถนำไปสู่การปรับปรุงประสิทธิภาพของอุปกรณ์ไฟฟ้าเหล่านี้ได้อย่างมีนัยสำคัญ ซึ่งมีส่วนช่วยในการอนุรักษ์พลังงานและประสิทธิภาพในการใช้งานต่างๆ ได้ดียิ่งขึ้น
